柱塞泵是液压系统的一个重要装置。它依靠柱塞在缸体中往复运动，使密封工作容腔的容积发生变化来实现吸油、压油。柱塞泵具有额定压力高、结构紧凑、效率高和流量调节方便等优点。柱塞泵被广泛应用于高压、大流量和流量需要调节的场合，诸如液压机、工程机械和船舶中。

　　一、柱塞泵分类

　　柱塞泵一般分为单柱塞泵、卧式柱塞泵、轴向柱塞泵和径向柱塞泵。
　　1、单柱塞泵
　　结构组成主要有偏心轮、柱塞、弹簧、缸体、两个单向阀。柱塞与缸体孔之间形成密闭容积。偏心轮旋转一转，柱塞上下往复运动一次，向下运动吸油，向上运动排油。泵每转一转排出的油液体积称为排量，排量只与泵的结构参数有关。
　　2、卧式柱塞泵
　　卧式柱塞泵是由几个柱塞（一般为3个或6个）并列安装，用1根曲轴通过连杆滑块或由偏心轴直接推动柱塞做往复运动，实现吸、排液体的液压泵。它们也都采用阀式配流装置，而且大多为定量泵。煤矿液压支架系统中的乳化液泵一般都是卧式柱塞泵。乳化液泵用于采煤工作面，为液压支架提供乳化液，工作原理靠曲轴的旋转带动活塞做往复运动，实现吸液和排液。
　　3、轴向式
　　轴向柱塞泵是活塞或柱塞的往复运动方向与缸体中心轴平行的柱塞泵。轴向柱塞泵利用与传动轴平行的柱塞在柱塞孔内往复运动所产生的容积变化来进行工作的。由于柱塞和柱塞孔都是圆形零件，可以达到很高的精度配合，因此容积效率高。
　　4、直轴斜盘式
　　直轴斜盘式柱塞泵分为压力供油型和自吸油型两种。压力供油型液压泵大都是采用有气压的油箱，靠气压供油的液压油箱，在每次启动机器之后，必须等液压油箱达到使用气压后，才能操作机械。如果液压油箱的气压不足时就启动机器，会对液压泵内的滑靴造成拉脱现象，会造成泵体内回程板与压板的非正常磨损。
　　5、柱塞泵
　　径向柱塞泵可分为阀配流与轴配流两大类。阀配流径向柱塞泵存在故障率高、效率低等缺点。由于径向泵结构上的特点，固定了轴配流径向柱塞泵比轴向柱塞泵耐冲击、寿命长、控制精度高。变量行程短泵的变量是在变量柱塞和限位柱塞作用下，改变定子的偏心距实现的，而定于的*偏心距为5—9mm（根据排量大小不同），变量行程很短。且变量机构设计为高压操纵，由控制阀进行控制。
　　6、液压式
　　液压柱塞泵靠气压供油的液压油箱，在每次启动机器后，必须等液压油箱达到使用气压后，才能操作机械。直轴斜盘式柱塞泵分为压力供油型的自吸油型两种。压力供油型液压泵大都采用有气压的油箱，也有液压泵本身带有补油分泵向液压泵进油口提供压力油的。自吸油型液压泵的自吸油能力很强，无需外力供油。

　　二、柱塞泵工作原理

　　柱塞泵柱塞往复运动总行程L是不变的，由凸轮的升程决定。柱塞每循环的供油量大小取决于供油行程,供油行程不受凸轮轴控制是可变的。供油开始时刻不随供油行程的变化而变化。转动柱塞可改变供油终了时刻，从而改变供油量。柱塞泵工作时，在喷油泵凸轮轴上的凸轮与柱塞弹簧的作用下，迫使柱塞作上、下往复运动，从而完成泵油任务，泵油过程可分为以下两个阶段。
　　进油过程
　　当凸轮的凸起部分转过去后，在弹簧力的作用下，柱塞向下运动，柱塞上部空间（称为泵油室）产生真空度，当柱塞上端面把柱塞套上的进油孔打开后，充满在油泵上体油道内的柴油经油孔进入泵油室，柱塞运动到下止点，进油结束
　　回油过程
　　柱塞向上供油，当上行到柱塞上的斜槽（停供边）与套筒上的回油孔相通时，泵油室低压油路便与柱塞头部的中孔和径向孔及斜槽沟通，油压骤然下降，出油阀在弹簧力的作用下迅速关闭，停止供油。此后柱塞还要上行，当凸轮的凸起部分转过去后，在弹簧的作用下，柱塞又下行。此时便开始了下一个循环。柱塞泵以一个柱塞为原理介绍，一个柱塞泵上有两个单向阀，并且方向相反，柱塞向一个方向运动时缸内出现负压，这时一个单向阀打开液体被吸入缸内，柱塞向另一个方向运动时，将液体压缩后另一个单向阀被打开，被吸入缸内的液体被排出。这种工作方式连续运动后就形成了连续供油。

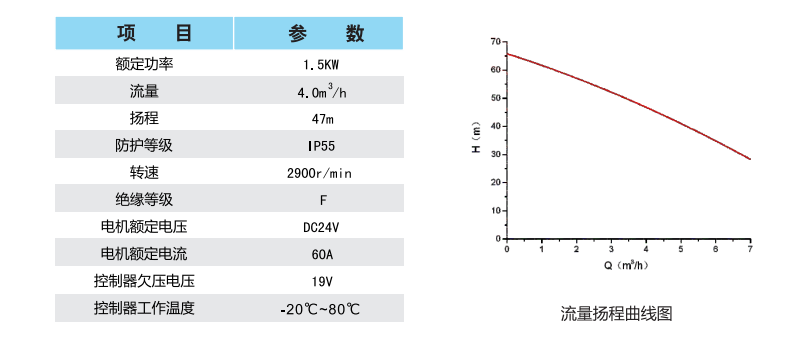

　　三、柱塞泵技术参数

　　1.额定电压：24V
　　2.额定功率：1.5KW
　　3.流量：4.0m3/h
　　4.扬程：47m
　　5.防护等级：IP55
　　6.转速：2900r/min
　　7.绝缘等级：F
　　8.电机额定电压：DC24V
　　9.电机额定电流：60A
　　10.控制器欠压电压：19V
　　11.控制器工作温度：-20℃-80℃

　　四、柱塞泵价格

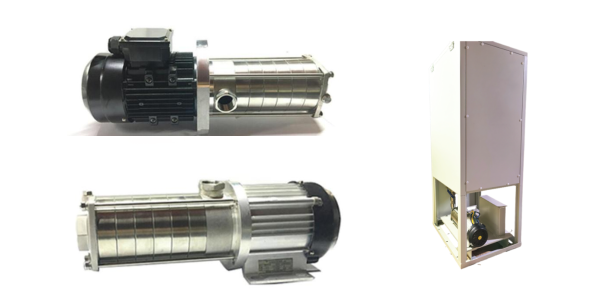

　　柱塞泵的种类较多，用途范围广，其型号参数不同，应用场景不同，价格自然也是不一样的。除了不同种类价格不同之外，客户订购的数量也会影响到厂家的报价，厂家一般会根据数量、生产加工成本等来核算价格。以下是安徽守恒流体柱塞泵的参考价格：
　　单价：2500元/台

　　五、柱塞泵定制

　　安徽守恒流体有能力设计、生产各种形式的直流水泵。客户定制至少需要提供以下信息：
　　（1）水泵的结构型式，如离心泵、柱塞泵等；
　　（2）介质；
　　（3）额定流量和额定压力；
　　（4）水泵的安装方式；
　　（5）应用方式及工作环境。

　　六、柱塞泵应用场景

　　1、用于输送汽油和柴油，也可输送无腐蚀性的油类。适用于高压燃油系统。在输油系统中可用作传输介质，也可用来将液压能传递至执行元件（液压缸或液压马达）。
　　2、用于石油工业中各种润滑系统的润滑泵用。
　　3、用于机床机械、矿山机械及工程机械的液压系统中作为液压泵用。此外还可作为建筑机械、船舶设备等的驱动装置用；还可供其他行业中的高压小流量传动使用。
　　4、可用于各种机床以及普通机械的液压系统作定量泵用；也可作为高压大功率电动机的启动装置等，还可用作低压大流量的动力源供气动或液动设备使用等；亦可用于农业机械及各种通用机具上做往复运动和摆动运动的控制与调整等场合。
　　5、柱塞式变量齿轮泵是近年来发展很快的一种容积式调节机构，其结构简单紧凑可靠耐用，体积小效率高噪音低使用寿命长等特点使其应用范围广泛且深受用户喜爱。
　　6、广泛用于各类工程机械设备、建筑机械设备及其它大型设备的液压系统做为配套动力源之用。
　　7、广泛应用于冶金化工塑料纺织印染医药食品烟草陶瓷建材汽车船舶国防军工电子电力等领域。
　　8、主要用于石油化工冶金造船电力制药等行业。
